产品介绍

该项目研究的目的是开发出一套基于1553B总线控制及LVDS数据传输的设备，用于飞行试验数据的采集、存储及分析。该设备通过串口、1553B、LVDS总线与SAR雷达、控制系统相连接，其接口关系如下图所示。

快速数据采集与分析系统连接示意图

该设备具备的功能如下：

■作为单独的系统MT，监听并记录1553B总线上的所有数据；

■作为RT用作数据存储接收设备，接收记录SAR雷达回波数据（16位并行LVDS）及实时图数据（10位异步串行LVDS接口）；

■作为1553B总线数据的存储，同时具有存储数据的通用接口输出功能（USB，以太网）；

■能够通过LVDS接口接收并存储雷达回波信号；

■能够通过LVDS接口接收串行雷达实时图信号；

■能够通过LVDS接口发送串行模拟雷达实时图信号；

■能够实现对甲方的“数据记录仪”进行操作及数据传倒；

■能够通过以太网及USB与“磁盘阵列”进行数据交互；

■具备数据分析功能，具备应用软件的 二次开发能力。

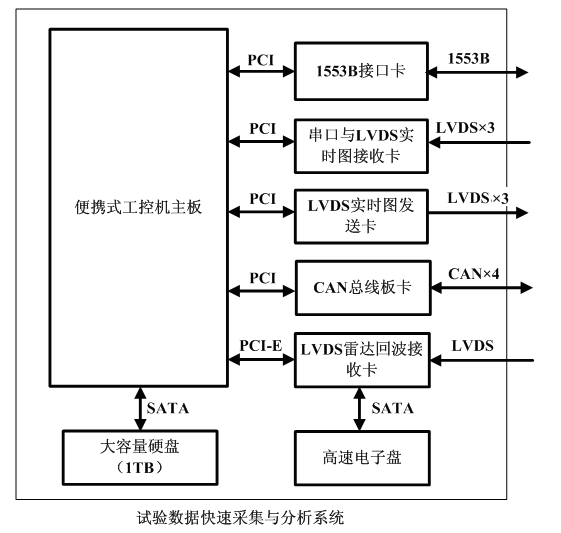

该系统由便携式工控机主机、1553B接口卡、串口与LVDS实时图接收卡、LVDS实时图发送卡、CAN总线板卡、LVDS雷达回波接收卡和数据分析软件等组成，其中，LVDS雷达回波接收卡由于数据传输速度很高，为了保证高速、大容量数据的实时存储和传输，选用PCI-E总线接口，并单独配备了高速电子盘，其它板卡采用PCI接口，系统的硬件结构如下：

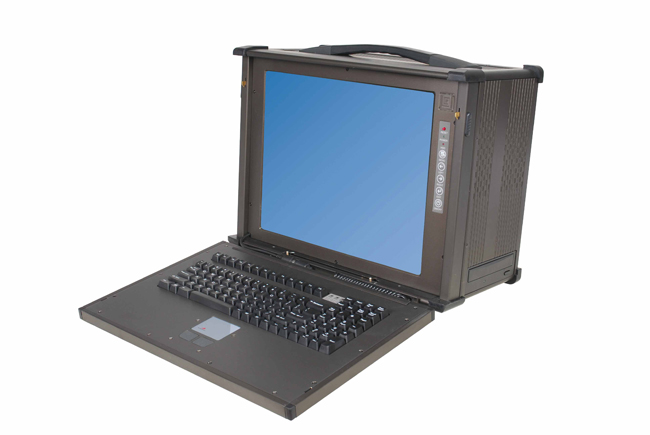

图 2-4　便携式工控机外形图
