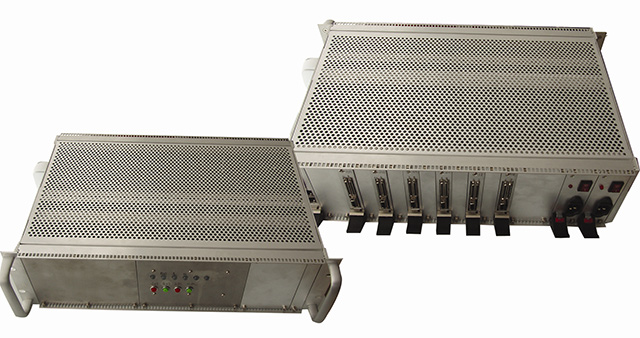

CPCI双冗余热备份切换装置

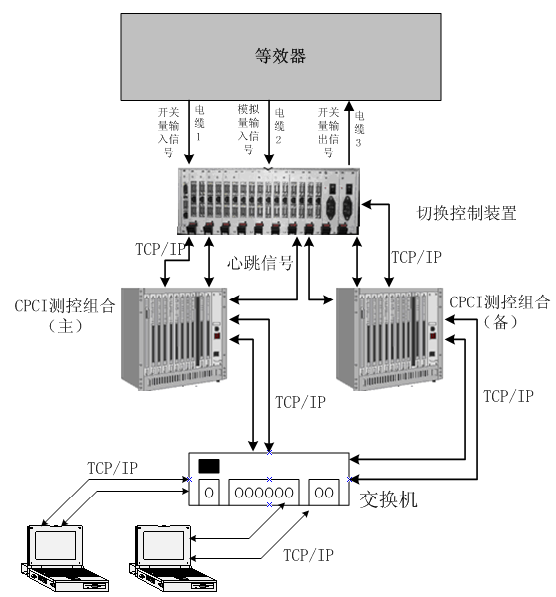

CPCI双冗余热备份切换装置示意图

CPCI双冗余热备份切换装置概述

CPCI双冗余热备份测控系统采用CPCI总线接口形式的测控产品搭建双冗余测控系统，系统研制了双冗余热备份切换装置，保证整个系统的可靠性和安全性。冗余设备独立封装，同步运行，主、备（从）系统工作正常时，主系统输出，备用系统输出屏蔽；主系统工作故障情况下，无缝切换至备用系统工作。经过系统输入、输出及模拟量隔离试验、切换试验验证了系统方案的正确性和可行性。

主要功能介绍如下：

硬件设计采用两套独立的CPCI测控组合主、从同步运行机制，双系统独立供电。工作模式如下：

■加电后，A机为主机，B机为备机，但B机只接收输入信息，进行运算，并与A机进行实时通信，保证双系统之间的同步采集和运算。 在该运行状态下，屏蔽B机的输出；

■A机和B机上电自检，自检后若检测到A机运行不正常，则自主切换到B机，实现快速可靠自动切换；自检后若检测到B机运行不正常，则A机正常作为当班机，系统处于单机运行模式；

■A机断电后可进行故障维修和处理，重新上电后作为备份机；

■当A机或B机电源模块故障时，能够实现双机的自主切机；

■系统具有近控和程控手动切换功能，能够实现程控切机、工作/测试状态切换等功能；

■系统具有远程监控双机运行状态的功能，记录故障原因和故障发生的时间，便于系统排故处理。

   CPCI双冗余热备份测控系统不存在单点环节，保证系统能够在一度故障情况下的可靠运行，该切换装置能够在系统一级提高测试系统在如下故障情况下的容错能力。

故障情况分类：

■CPCI系统风扇、电源故障；

■CPCI主板、背板的硬件故障

■处理器单元硬件、后台控制软件机通信故障；

■A/D输入、I/O输入输出接口板的硬件故障；

■系统到执行机构的连接故障。
