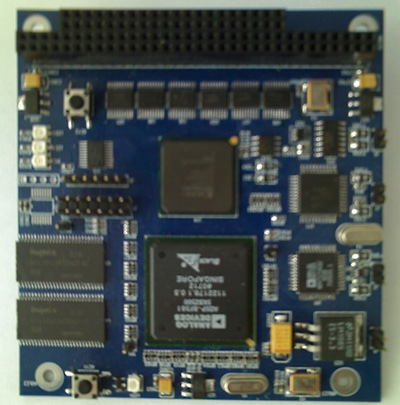

机载视频卡

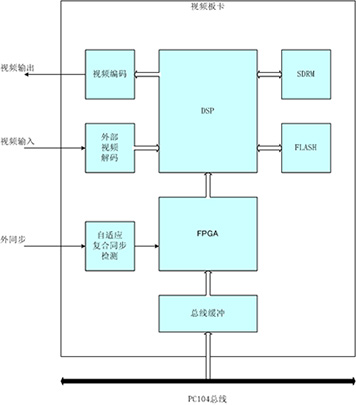

本视频卡用于某型号飞机监控系统。由于采用H.264压缩流传输，总线带宽可以减少到几百K，采用通用PC104接口传输，可以完全满足要求。不仅如此，PC104接口结构紧凑，板卡小型化，便于携带，特别适合嵌入式系统。本板卡地址空间范围小，可以和很多板卡共享总线资源，易于升级和开发。主要功能介绍如下：

■板卡的输入是“外部视频信号（PAL制）”和“复合同步信号（1Vpp或TTL）”，板卡的输出是“合成后的视频信号（PAL制）”；

■“外部视频信号”可以认为是摄像头采集的PAL制黑白全电视信号；

■“复合同步信号”的输入只有一个板卡端口，但有两种可选的输入方式，即1Vpp或者是TTL电平，这要求板卡有自适应功能，自动识别输入方式；

■“合成后的视频信号”有三种可能的选择： 空（default），合成后的外部视频，合成后的内部视频。 这三种选择是由软件控制的；

■软件选择了板卡输出是空或是在default的情况下：“合成后的视频信号”是空，没有任何视频输出；

■上面提到的“内部视频信号”是由板卡上内部视频源产生的，内部视频源的视频内容需要用户通过PC104总线加载，是动态的视频图象。

工作温度： -40℃～+85℃

相对湿度： 0～95%
