产品介绍

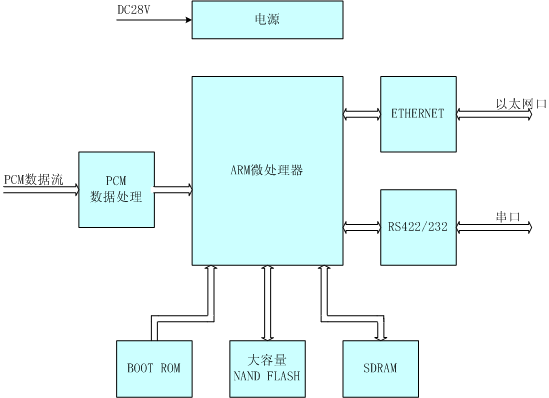

“机载数据解调处理设备”硬件结构框图

机载数据解调处理设备是火箭测量系统的重要组成部分，安装在飞机炸弹舱内，能够实时接收、解调、挑路、和处理PCM 数据流。基本功能如下：

为适应高可靠和小型化的要求，机载数据解调处理设备采用基于ARM9+LINUX 的嵌入式计算机软硬件平台。采用基于FPGA 的专用硬件电路,确保强实时，高可靠接收、解调、记录、处理PCM 数据流。确保在机载环境下正常工作。

机载数据解调处理设备具体功能:

■ 与箭上遥测设备直接连接,接收PCM 数据流。

■ 自适应解调速率为512K ----5M 范围内的PCM 数据流。

■ 帧格式,帧长度,帧同步码可以通过软件配置。

■ 调路参数的波道位置,处理公式可通过软件配置。

■ 数据发送串口的数据格式和通讯协议可以通过软件配置。

■ 网络口支持TCP,UDP 等网络协议,协议参数可以通过软件配置。

■ 设备上带大容量固态盘,可以对遥测数据帧存盘,转存。

■ 加电后快速启动,进入自动运行状态,实现无人值守。

■ 可通过串口实现数据传送和设备配置管理。

■ 单DC28V 供电,低功耗。
