产品介绍

■支持多种通用计算机总线平台：USB、ISA、PC104、PCI、CPCI、PXI

■支持Windows98/2000/xp,可定制linux、vxworks驱动

■驱动程序：提供标准DLL，支持VC、VB、Delphi、LabVIEW、CVI等标准的开发语言平台

■应用程序：我们提供的应用程序使客户只需安装即可使用1553板卡，实现大多数应用所需的通讯操功能。

■工业级产品：-40℃--85℃

技术规范：

●电源需求：+5V，±12V

●物理尺寸：CPCI为3U，其它板卡为标准型

●连接器：PC/104采用双排插针非总线连接器，其它选用SCSI36、SCSI68等，随产品标配一个对应的连接器接头。

主要性能：

●设置MIL-STD-1553A或MIL-STD-1553B

●单功能或多功能、单通道或双通道设计

●1或2个BC（总线控制器）

●1或2组0-31个RT（远程终端）

●1或2个MT（总线监视器）

●自动BC重试

●BC支持帧重复发送

●可设置帧重复发送的次数：有限次重复发送

●软件设置帧间隔和消息间隔时间

●支持时标模式

●RT方式下可设置非法命令表

●MT方式下支持过滤功能

●双通道数据发送和接收

●大容量的数据存储：16M×16bit

●8路TTL数字量输入和输出

●4路RS422电平数字量输入与输出

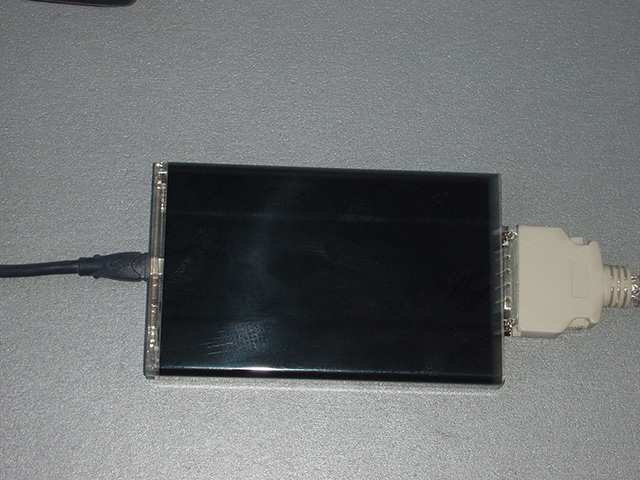

USB接口1553B板卡

●单通道单功能（或多功能）1553B

详细特性：

■BC模式

●自动BC重试

●重试通道可选

●消息间隔时间可设，分辨率1μs

●中断和查询两种消息接收方式

●4K × 32 × 16bit数据空间

●4K × 16 × 16bit命令字空间

●采用链表的方式来管理消息，可以动态插入或删除消息

■RT模式

●0~31个RT

●非法命令表功能

●单缓冲和循环缓冲数据发送方式，每个子RT的数据缓存可到4K × 16bit

●循环缓冲数据接收方式，缓冲区大小：1M × 16bit

●可以缓存4K条最新接收到的发送数据的消息

●可以缓存4K条最新接收到的接收数据的消息

●运行中可随时读取RT下的某个子RT接收到最新数据

●中断和查询两种消息接收方式

■MT模式

●命令字过滤功能

●采用循环缓冲接收数据

●1M × 16bit的数据区

●可缓存128K条最近监控到的消息

●查询方式来接收数据消息

■32位时标，分辨率1μs

■软件可设置应答超时：0~32768μs

产品选型编号：

USB总线

●USB总线单通道单功能--------USB-1553-BC/31RT/MT

●USB总线单通道多功能--------USB-1553-BC﹠31RT﹠MT

PCI总线

●PCI总线单通道单功能--------PCI-1553-BC/31RT/MT

●PCI总线单通道多功能--------PCI-1553-BC﹠31RT﹠MT

●PCI总线双通道单功能---------PCI-1553-2路BC/31RT/MT

●PCI总线双通道多功能--------PCI-1553-2路BC﹠31RT﹠MT

CPCI/PXI总线

●CPCI/PXI总线单通道单功能----CPCI/PXI-1553-BC/31RT/MT

●CPCI/PXI总线单通道多功能----CPCI/PXI-1553-BC﹠31RT﹠MT

●CPCI/PXI总线双通道单功能----CPCI/PXI-1553-2路BC/31RT/MT

●CPCI/PXI总线双通道多功能---CPCI/PXI-1553-2路BC﹠31RT﹠MT

PC/104总线

●PC/104总线单通道单功能------PC/104-1553-BC/31RT/MT

●PC/104总线单通道多功能-----PC/104-1553-BC﹠31RT﹠MT

ISA总线

●ISA总线单通道单功能---------ISA-1553-BC/31RT/MT

●ISA总线单通道多功能---------ISA-1553-BC﹠31RT﹠MT

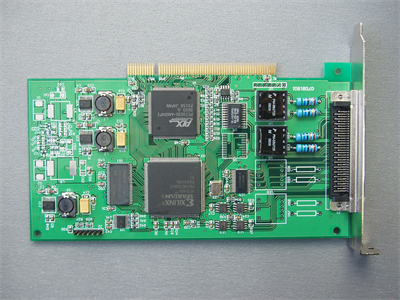

PCI接口1553B板卡

●单（或双）通道单功能（或多功能）1553B

●8路TTL数字量输入和输出

●4路RS422电平数字量输入

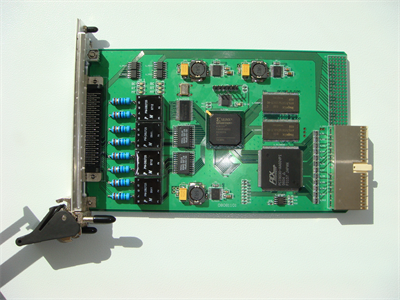

CPCI/PXI接口1553B板卡

●单（或双）通道单功能（多功能）1553B

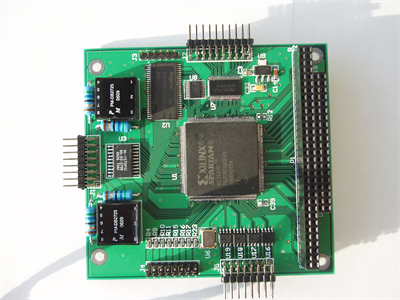

PC104接口1553B板卡

●单通道单功能（或多功能）1553 B

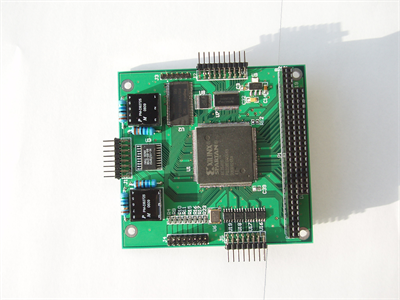

PC104接口二合一功能板卡

●8路28V电平输入

●4路5V电平输出

●单通道单功能1553
